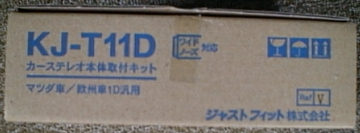

使用したカーステレオ本体取付キットは,ジャストフィット株式会社のKJ-T11Dです。 |
![]() |

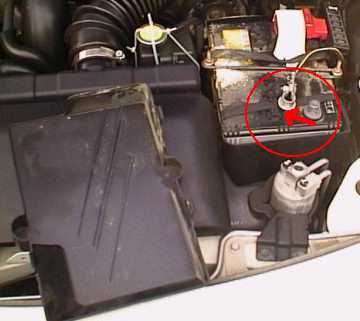

作業前に、バッテリーのマイナス端子を外します。 |
![]() |

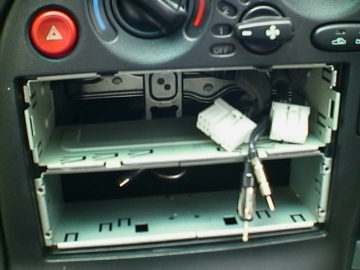

元々付いていたカーステレオ本体と外枠金具を外して、キット中の外枠金具を取り付けます。 |
![]() |

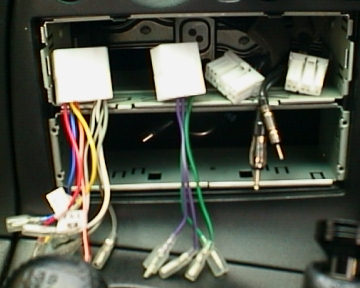

キット中の配線コネクターを2つ並べたところです。 |
![]() |

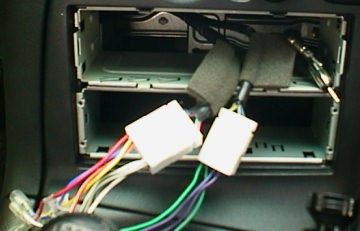

大きいコネクター同士と小さいコネクター同士をはめ込みます。 |
![]() |

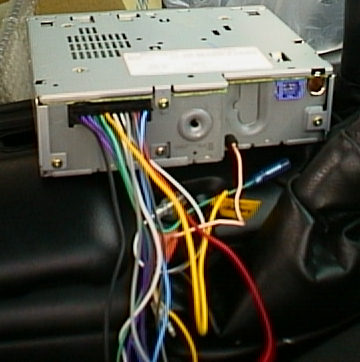

カーステレオ本体の裏側です。配線コードが総て色分けされています。 |
![]() |

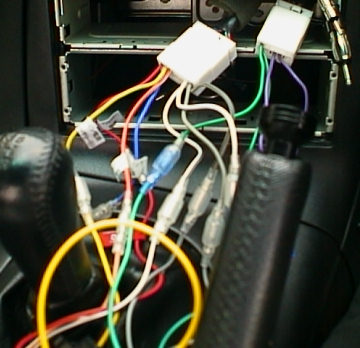

同色のコード同士を接続します。 |
![]() |

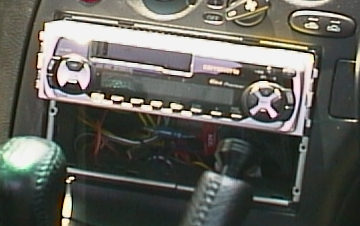

外枠金具の中にカーステレオ本体を押し込みます。 |
![]() |

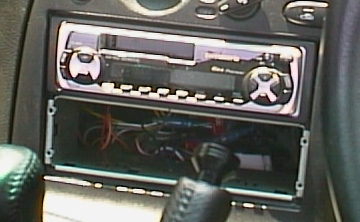

キット中の化粧パネルを、カーステレオ前面にはめ込みます。なお下段には小物入れを取り付けました。 |
![]() |

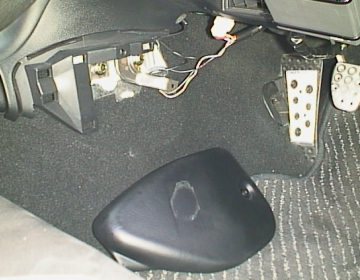

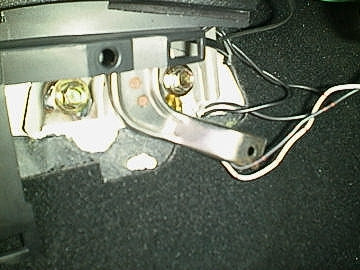

アースは、運転席足元左側のニーパッドを外した箇所の、奥のボルトに接続しました。 |
![]() |
ボルト位置の拡大画像です。 総ての作業が終了したらバッテリーのマイナス端子を元に戻します。 |
![]() |
