電圧計 電圧が今何ボルトなのか知りたいと思った事ありません?
・・・・・
ないですか、そーですか。

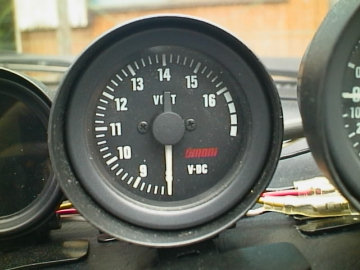

RX7→スープラと使い回してきた大森メーター:φ52電圧計(EVO-100-BZ)を取り付けます。

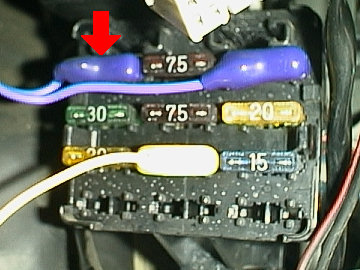

電圧計 アクセサリ電源をCDチェンジャーと同じ「15A ストップランプ」からY型接続端子を使用して分岐しました。

※ヒューズ電源の取り付け方法はこちら

アクセサリ電源に接続すると、キー:ACC位置での電圧状態が確認できます。

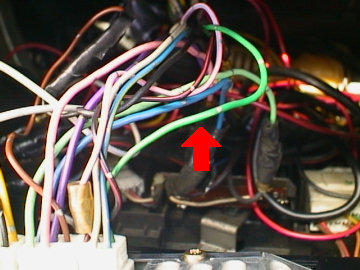

電圧計 イルミネーション電源は検電テスターにてカーステレオの緑線であることを突き止めました。

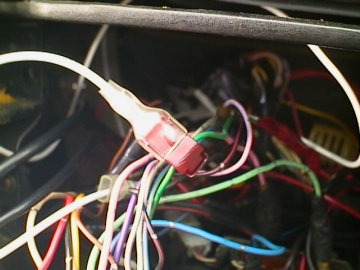

電圧計 エレクトロタップでイルミネーション電源を接続します。
電圧計 アースはエーモン のアース端子を利用して、CDチェンジャーと同じ場所(カーステレオの右横にある鉄板)から取りました。

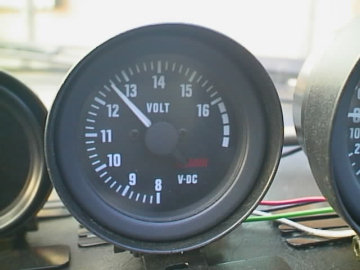

電圧計 キー:ACCです。12.5Vです。

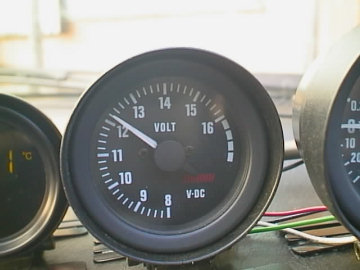

電圧計 キー:(イグニッション)ONです。12.2Vです。

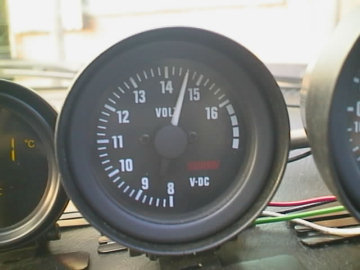

電圧計 エンジン始動直後です。14.6Vです。

このように電圧を細かくチェックできます。
