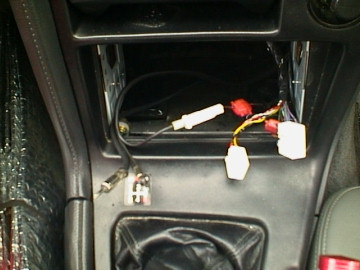

カーオーディオ ご覧の通り私のスープラは購入時にカーステレオが何も無い状態でした。

RX-7で使用していたカーステレオが余っているので、それを再び使用する事にします。

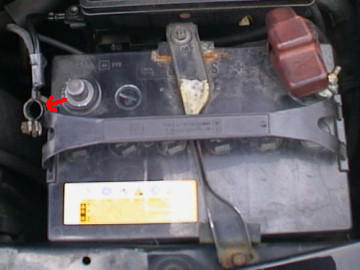

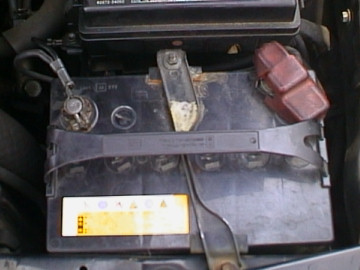

カーオーディオ 作業前にバッテリーのマイナス端子を外します。基本ですね。
カーオーディオ シフトノブを外します。

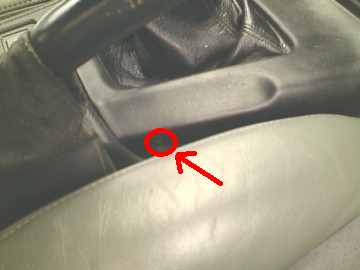

カーオーディオ シフトレバー右側面にあるネジを外します。

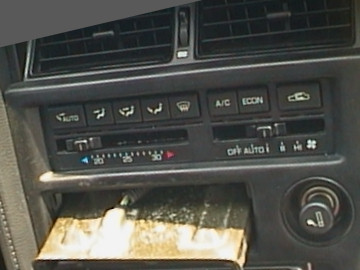

カーオーディオ 灰皿を外すと・・・

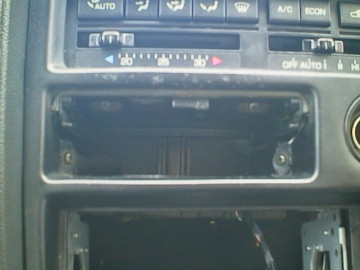

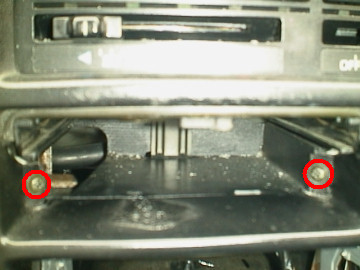

カーオーディオ ネジが2箇所見えます。これを外します。

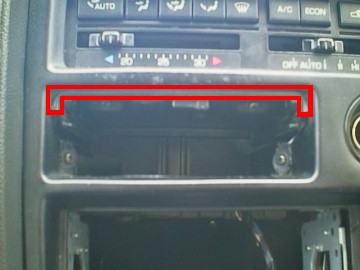

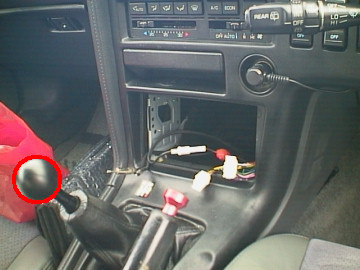

カーオーディオ ネジを外すと上側にある金属板が外れます。
カーオーディオ これを手前に引き出して

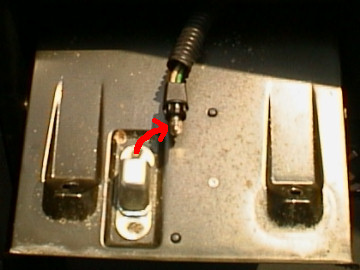

カーオーディオ 灰皿用照明ランプをコネクターから外しておきます。
カーオーディオ センターパネルを外します。

シフトレバー付近を上方向に引っ張り上げつつ・・・
カーオーディオ 空調スイッチ付近を手前に引っ張ります。

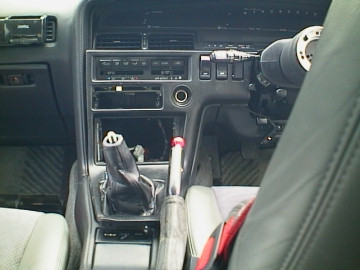

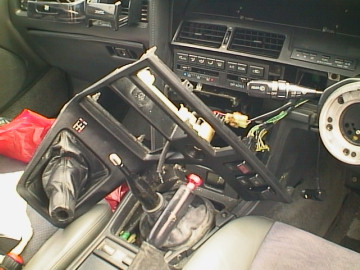

カーオーディオ おおっ、外れました。

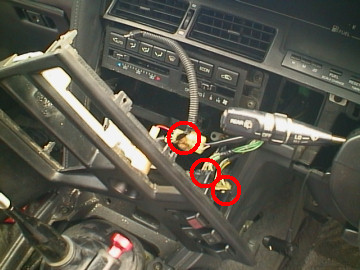

カーオーディオ シガーソケット、ハザード、リヤウインドウ熱線のコネクタを外します。

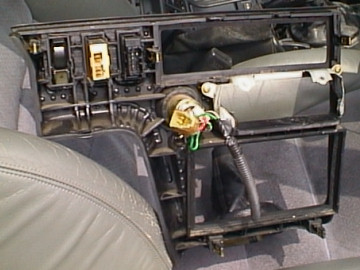

カーオーディオ せっかく外したので、ここで記念撮影です。

裏面はこうなっているのですね。

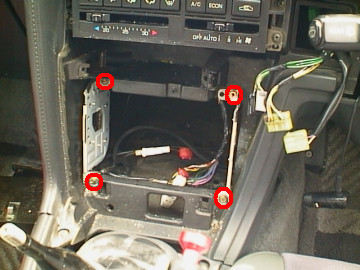

カーオーディオ ネジ4本を外し、固定されている金属板を外します。

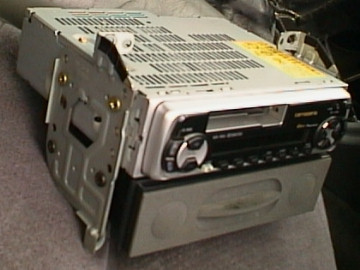

カーオーディオ 外した金属板をカーステレオ本体に固定します。

下段にあるのは小物入れです。
カーオーディオ カーステレオ本体に付属しているコネクタを装着します。
カーオーディオ 車両側のカーオーディオ用配線に、市販の配線キットを装着します。

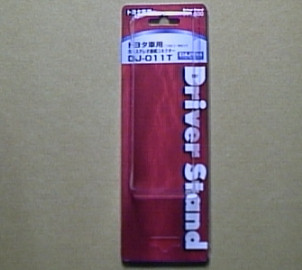

カーオーディオ 使用した配線キットは、ドライバースタンド製 トヨタ車用DJ-011Tです。

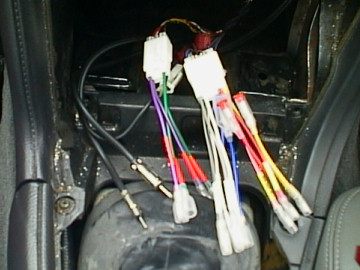

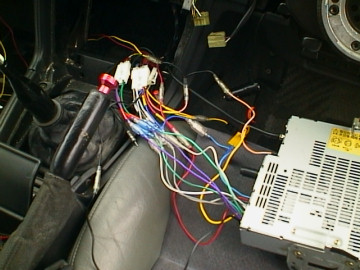

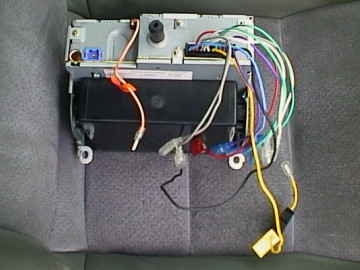

カーオーディオ 配線キットとカーステレオ本体の配線を接続します。

色分けされているので簡単です。

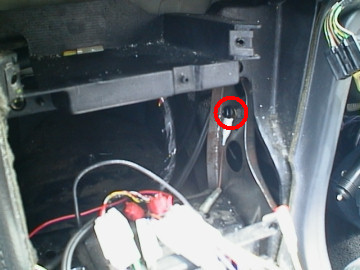

カーオーディオ ここからアースを取ってくれと言わんばかりのボルトがありますので、ここからアースを取りました。

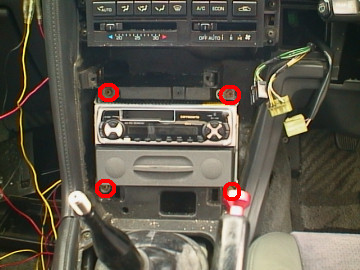

カーオーディオ カーステレオ本体を押し込んで、ネジ4本を固定します。
カーオーディオ 動作確認を行う為、バッテリーのマイナス端子を元に戻します。

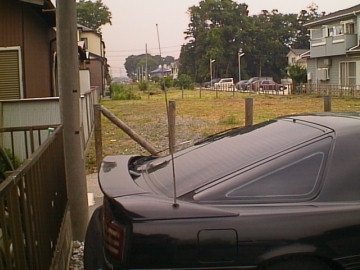

カーオーディオ エンジンをかけFMラジオをONにすると、めでたくオートアンテナがお出ましになられました。
カーオーディオ センターパネル、ネジ等を元に戻します。

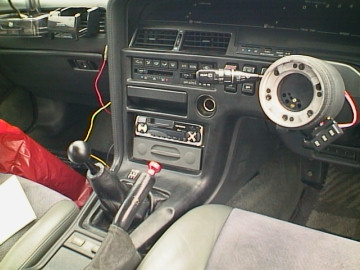

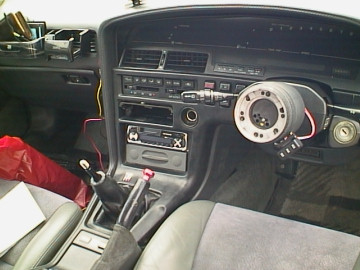

カーオーディオ シフトノブ、灰皿を元に戻して完了です。

自分で取り付け作業を行った後、音が鳴った瞬間は思わず熱いものが込み上げてきます。

DIYの醍醐味と言えましょう。
