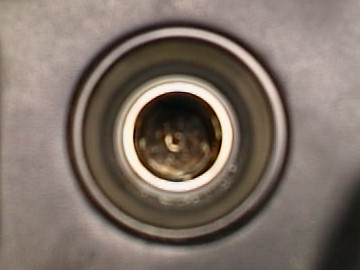

この車を購入時、シガーソケットは全く使えない状態でした。 中身が黒く焼け焦げています。 |
![]() ![]() |

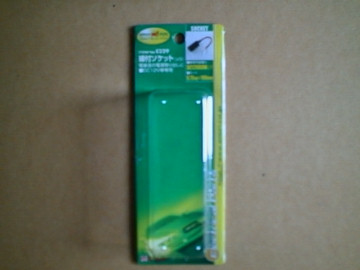

配線は活きているはずなので、諦めては勿体無いと思い自力でソケットを増設することにしました。 使用した部品は、エーモン/(E329)線付きソケット(メス)です。 |
![]() |
3連増設ソケットもついでに購入しました。 |
![]() |

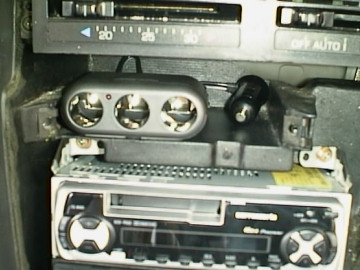

センターパネルと灰皿を外します。 灰皿を外した空間に、3連増設ソケットを両面テープで固定します。 |
![]() |

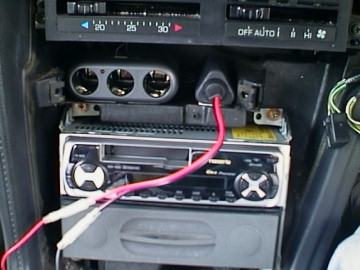

3連増設ソケットと線付きソケットを接続して、線付きソケットを両面テープで固定します。 |
![]() |

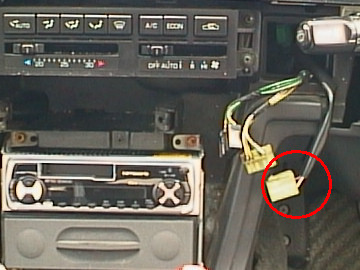

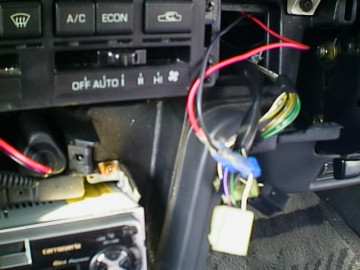

シガーソケットの配線から分岐します。 |
![]() |

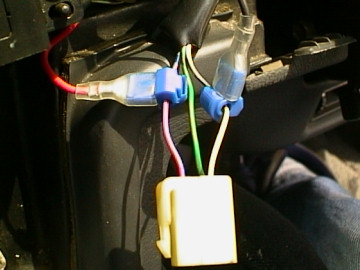

配線の分岐にはエレクトロタップを使用しました。 プロフェッショナルの人には非難されるでしょうが、自分の所有車でDIY作業を行っているのですから、トラブルが発生したら自分で対処すれば良いわけです。 |
![]() |
(1)シガーソケットの赤線(+12V)→線付きソケットの赤線 (2)シガーソケットの白線(アース)→線付きソケットの黒線 と接続します。 ちなみにシガーソケットの緑線は灰皿照明用ですので使用しません。 |
![]() |

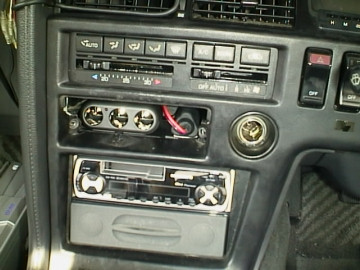

センターパネルを元に戻して完了です。 当たり前ですが、こういった作業はショップに依頼してもまずやってもらえないでしょう。 DIYであれば好き勝手にできます。 |
![]() |
